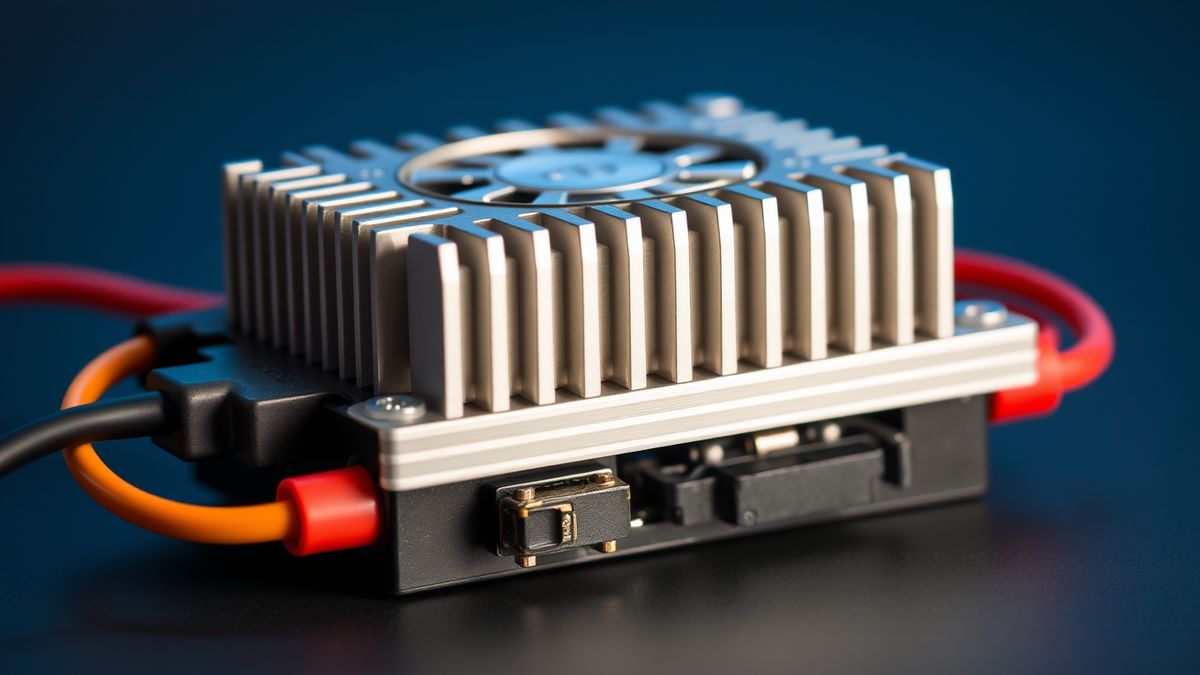

Fahrtregler (ESC): Funktion, Auswahl und Einstellung

Teil des RC-Lexikons Elektro · 5/8

Eingänge

Akku und Gassignal (1–2 ms)

Ausgang

2 Kabel (Brushed) oder 3 Kabel (Brushless)

Prinzip

Pulsweitenmodulation (PWM)

Extras

BEC, LiPo-Abschaltung, Überhitzungsschutz

Was macht ein Fahrtregler?

Ein Fahrtregler übersetzt die Stellung deines Gashebels in Motorleistung. Der Empfänger schickt ihm dasselbe Pulssignal, das auch ein Servo bekommt: etwa 1,0 bis 2,0 ms lange Pulse rund 50-mal pro Sekunde. Die Mitte bedeutet Neutral, das eine Ende Vollgas, das andere Vollbremse oder Rückwärts. Der Regler macht daraus drei Fahrzustände:

Zusätzlich überwacht der Regler sich selbst: Er schaltet ab, wenn die Akkuspannung zu tief sinkt, wenn er zu heiß wird oder wenn das Gassignal ausbleibt. Und fast jeder Car-Regler hat ein BEC, das Empfänger und Lenkservo mit Strom versorgt.

Wie funktioniert die PWM-Steuerung?

Der Regler dimmt den Motor nicht wie ein Wasserhahn, sondern schaltet den vollen Akkustrom sehr schnell ein und aus. Entscheidend ist das Verhältnis von Ein- zu Ausschaltzeit, der Tastgrad: Bei 25 % Einschaltzeit liegt im Mittel ein Viertel der Akkuspannung am Motor, bei 100 % die volle Spannung. Die Wicklungen des Motors glätten die schnellen Pulse, der Motor reagiert auf den Mittelwert.

Bei einem Brushless-Regler kommt noch eine zweite Aufgabe dazu: Er muss die drei Phasen in der richtigen Reihenfolge umschalten, damit sich ein Drehfeld bildet. Die PWM steuert dabei, wie viel Strom in jede Phase fließt. Wie das Drehfeld entsteht, zeigt die Animation auf der Seite Brushless-Motor.

Brushed- oder Brushless-Regler – was ist der Unterschied?

Ein Bürstenregler gibt eine regelbare Gleichspannung auf zwei Kabel, ein Brushless-Regler steuert drei Phasen nacheinander an. Deshalb passt ein Brushless-Motor nur an einen Brushless-Regler. Einige Regler beherrschen beide Motorarten, das steht dann ausdrücklich in der Anleitung.

	Brushed-Regler	Brushless-Regler
Ausgang	zwei Kabel (Plus/Minus)	drei Phasenkabel, sensored zusätzlich Sensorkabel
Aufgabe	Spannung per PWM dosieren, für Rückwärts umpolen	Phasen elektronisch umschalten und per PWM dosieren
Motorlimit	Mindest-Windungszahl (Turns)	Mindest-Windungszahl oder maximale KV bei gegebener Spannung
Drehrichtung ändern	Motorkabel tauschen oder Menü	zwei der drei Phasenkabel tauschen oder Menü
Typisch für	Einsteigermodelle, Crawler	leistungsstarke Cars, Flugmodelle, Kopter

Welcher Fahrtregler passt zu Motor und Akku?

Ein Regler passt, wenn er deinen Motortyp ansteuern kann, die Akkuspannung verträgt und den Strom des Motors dauerhaft aushält. Die Werte stehen im Datenblatt des Reglers. Zur Orientierung stehen daneben die Angaben aus zwei Herstelleranleitungen:

Kriterium	Worauf du achtest	Beispiel laut Anleitung
Motortyp	Brushed oder Brushless; für sensored-Betrieb ein Sensoranschluss	–
Akku	zulässige Zellenzahl für LiPo und NiMH	Absima A10 ECO: 2–3S LiPo oder 4–9 Zellen NiMH
Dauerstrom	mindestens so hoch wie der Motorstrom unter Last, mit Reserve; der Spitzenstrom gilt nur kurz	Absima A10 ECO: 50 A Dauer, 300 A Spitze
Motorlimit	Mindest-Windungszahl (Turns) des Motors, getrennt für On- und Offroad	Absima A10 ECO: Mindestwerte zwischen 8T und 14T je nach Einsatz
BEC	Spannung und Strom müssen zu Empfänger und Servos passen	Absima A10 ECO: 6 V / 3 A, Schaltregler
Schutzfunktionen	Unterspannung, Übertemperatur, Signalverlust	Reely 80 A: Abschaltung bei ca. 95 °C
Wasserschutz	nur bei ausdrücklicher Herstellerangabe durch Wasser fahren	Absima A10 ECO: als wasserdicht angegeben

Mehr Spannung ist nicht automatisch besser: Ein Regler, der 3S verträgt, schützt nicht deinen Motor oder dein Getriebe. Ob der Motor die höhere Drehzahl aushält, rechnest du mit der KV-Zahl auf der Seite Brushless-Motor nach, die passende Zellenzahl findest du unter LiPo-Akku. Im Rennsport schreiben viele Klassen außerdem Motorlimits und Regler ohne zusätzliches Timing („0-Boost“) vor – eine Übersicht bieten die Rennklassen auf rcunited.de.

Was ist das BEC im Regler?

Das BEC (Battery Eliminator Circuit) ist ein Spannungswandler im Regler. Er versorgt Empfänger und Servos aus dem Fahrakku, sodass du keinen eigenen Empfängerakku brauchst. Ein einfaches Linear-BEC verheizt die überschüssige Spannung; bei hoher Zellenzahl und starken Servos wird es schnell heiß. Ein Schalt-BEC arbeitet deutlich effizienter und liefert mehr Strom.

Ist die BEC-Spannung einstellbar, muss sie zu Empfänger und allen Servos passen. Ein typischer 2,4-GHz-Empfänger ist zum Beispiel für 4,0 bis 8,4 V freigegeben, ein normales Servo oft nur bis 6 V. Starke Lenkservos in großen Modellen ziehen kurzzeitig viel Strom – reicht das eingebaute BEC nicht, sackt die Spannung ab, und der Empfänger kann aussetzen. Dann hilft ein separates BEC (UBEC). Mehr zur Servoversorgung steht auf der Seite Servo.

Wie kalibrierst du einen Fahrtregler?

Beim Kalibrieren lernt der Regler, welche Pulsbreite deines Senders Neutral, Vollgas und Vollbremse bedeutet. Das ist nötig bei einem neuen Regler, nach einem Senderwechsel und wenn du am Sender Gasweg oder Trimmung verändert hast. Der Ablauf ähnelt sich bei vielen Reglern; Tasten, Signale und Reihenfolge stehen in deiner Anleitung, und die hat Vorrang.

1. Vorbereiten

   Modell aufbocken, Räder frei. Am Sender Gastrimmung auf 0, Gasweg (EPA) auf 100 %, ABS-Funktion aus. Manche Anleitungen verlangen eine bestimmte Reverse-Einstellung am Gaskanal.

   ca. 2 min
2. Sender ein

   Gashebel in Neutralstellung lassen.

   wenige Sekunden
3. Kalibriermodus starten

   Setup-Taste am Regler gedrückt halten und den Regler einschalten. Loslassen, sobald die LED blinkt oder der Motor piept – zu langes Halten führt bei manchen Reglern ins Programmiermenü.

   wenige Sekunden
4. Neutral speichern

   Gashebel in Neutral, Taste kurz drücken. Der Regler bestätigt, oft mit einem Blinken oder Piepton.

   wenige Sekunden
5. Vollgas speichern

   Gashebel ganz durchziehen, Taste drücken. Bestätigung meist zweimal.

   wenige Sekunden
6. Vollbremse speichern

   Gashebel ganz nach vorn drücken, Taste drücken. Bestätigung meist dreimal.

   wenige Sekunden
7. Neu starten und testen

   Regler aus- und wieder einschalten. Prüfen: Steht das Modell in Neutral still, kommt Vollgas am Ende des Hebelwegs?

   ca. 1 min

Welche Einstellungen hat ein Fahrtregler?

Moderne Regler lassen sich per Taste, Programmierkarte oder App einstellen. Die wichtigsten Punkte findest du bei fast allen Herstellern, nur heißen sie unterschiedlich:

Einstellung	Was sie bewirkt	Tipp
Fahrmodus	Vorwärts/Bremse (Rennen) oder Vorwärts/Bremse/Rückwärts	Rückwärts kommt oft erst nach Bremsen, Neutral und erneutem Drücken
Maximale Bremskraft	wie stark die Vollbremse wirkt	auf glattem Untergrund reduzieren, damit das Heck nicht ausbricht
Drag Brake (Motorbremse)	leichte Bremswirkung, wenn das Gas in Neutral steht	ähnlich der Motorbremse beim Auto; 0 % für freies Rollen
Startmodus / Punch	wie aggressiv der Motor anläuft	weniger Punch schont Reifen, Zahnräder und Akku
Timing	verschiebt beim Brushless-Motor den Umschaltzeitpunkt der Phasen nach vorn: mehr Drehzahl, mehr Wärme	Werkswert nur ändern, wenn du die Temperatur überwachst
Unterspannungsabschaltung	Grenze pro Zelle, ab der der Regler Leistung wegnimmt	für LiPo einschalten, Richtwert 3,0 V pro Zelle
Neutralbereich	Totzone um die Neutralstellung	vergrößern, wenn das Modell im Stand kriecht
Zellenzahl	automatische Erkennung oder feste Einstellung	fest einstellen, wenn möglich: Nicht voll geladene Akkus werden sonst falsch erkannt

Wie die Einstellungen bei einem konkreten Modell aussehen, zeigt die Seite zum Reely Ranger Brushless. Dessen Regler ist laut Anleitung programmierbar, der Unterspannungsschutz ist ab Werk aber aus.

Wie funktioniert die LiPo-Unterspannungsabschaltung?

Die Unterspannungsabschaltung (LVC, Low Voltage Cutoff) misst die Akkuspannung und greift ein, wenn sie unter die eingestellte Grenze pro Zelle fällt. So schützt sie einen LiPo vor Tiefentladung. Für NiMH ist sie weniger kritisch, für LiPo Pflicht.

• Stufen: Die beiden Regler aus den Beispielen oben bieten Grenzen von 2,6 bis 3,4 V pro Zelle; die Reely-Anleitung empfiehlt 3,0 V.
• Verhalten: Der Reely-Regler schaltet den Motor ab, wenn die Spannung länger als 2 Sekunden unter der Grenze liegt. Der Absima-Regler halbiert zuerst die Leistung und schaltet nach spätestens 10 Sekunden ganz ab.
• Startsperre: Der Absima-Regler startet mit LiPo gar nicht erst, wenn eine Zelle unter 3,5 V liegt.

Was bedeuten Piepcodes und warum wird der Regler heiß?

Piepcodes und Blinkmuster sind die Fehlermeldungen des Reglers. Ihre Bedeutung ist nicht genormt – sie steht in der Anleitung. Viele Fehler wiederholen sich aber bei fast allen Reglern:

Symptom	Häufige Ursache	Abhilfe
Kein Ton, keine LED	Verbindung Akku – Regler, Schalter	Stecker und Lötstellen prüfen
Regelmäßiger Warnton, Motor läuft nicht	Akkuspannung zu hoch oder zu niedrig	Akku laden, Zellenzahl prüfen
Warnton, LED leuchtet dauerhaft	kein gültiges Gassignal	Sender an? Gebunden? Reglerkabel im richtigen Kanal?
Modell kriecht im Stand oder LED blinkt schnell	Neutralstellung hat sich verschoben	Gastrimmung prüfen, Regler neu kalibrieren
Motor dreht falsch herum	Phasenreihenfolge	zwei Motorkabel tauschen oder Drehrichtung im Menü
Motor stoppt während der Fahrt	Unterspannungsabschaltung oder Signalverlust	Akku laden; Empfänger, Antenne und Kabel prüfen
Regler schaltet heiß ab	Übertemperaturschutz: Übersetzung zu lang, Akku zu stark, Lüfter defekt	kleineres Ritzel, Kühlung prüfen, abkühlen lassen

Heiß wird ein Regler, wenn mehr Strom fließt, als er gut abführen kann. Die häufigste Ursache ist eine zu lange Übersetzung, dicht gefolgt von zu viel Spannung und blockiertem Lüfter. Der Reely-80-A-Regler schaltet laut Anleitung bei etwa 95 °C ab; der Hersteller rät dringend, diesen Schutz eingeschaltet zu lassen. Tipps zur Kühlung stehen auf der Seite Motorkühlung.

Wo der Regler im Gesamtsystem sitzt, zeigt der animierte Anschlussplan auf der Seite Elektroantrieb.

Häufige Fragen

Was bedeutet ESC?

ESC steht für Electronic Speed Controller, auf Deutsch Fahrtregler oder Drehzahlsteller. Gemeint ist die Elektronik, die den Strom vom Akku zum Motor dosiert.

Muss ich einen neuen Fahrtregler kalibrieren?

Ja. Der Regler muss lernen, welche Pulsbreite deines Senders Neutral, Vollgas und Vollbremse bedeutet. Wiederhole das nach jedem Senderwechsel oder wenn du Gasweg oder Trimmung änderst.

Was ist die Drag Brake?

Eine leichte Bremswirkung, die einsetzt, sobald der Gashebel in Neutral steht. Sie wirkt ähnlich wie die Motorbremse beim Auto und lässt sich meist in Prozent einstellen.

Kann ich einen Bürstenmotor an einen Brushless-Regler anschließen?

Nur wenn der Regler laut Anleitung ausdrücklich beide Motorarten unterstützt. Ein reiner Brushless-Regler kann einen Bürstenmotor nicht richtig ansteuern.

Wie viel Ampere muss mein Regler haben?

Der Dauerstrom des Reglers sollte über dem Strom liegen, den dein Motor unter Last zieht, mit Reserve. Hersteller geben dazu meist ein Motorlimit in Turns oder KV an – halte dich daran.
